各社マイクピンアサイン

忘備録のために各社のマイクピンのデータを記録しておきます。

アイコム
8PIN 8P 1-MIC
2-DC8V
3-U/D
4-BUSY
5-PTT
6-GND(PTT,U/D)
7-GND(MIC)
8-AF OUT
モジュラー modu 1-DC8V
2-U/D
3-AF OUT
4-PTT
5-GND(MIC)
6-MIC
7-GND(PTT,U/D)
8-BUSY
   ケンウッド
 8PIN  8P 1-MIC
2-PTT
3-DOWN
4-UP
5-DC8V
6-検波出力
7-GND(MIC)
8-GND
 モジュラー  modu 1-DOWN
2-検波出力
3-MIC
4-GND(MIC)
5-PTT
6-GND
7-DC8V
8-UP
ヤエス
 8PIN  8P  1-UP
2-DC POWER
3-DOWN
4-
5-AF OUT
6-PTT
7-GND
8-MIC

各社マイクピンアサイン への2件のフィードバック

  1. タカハシススム のコメント:

    ICOMのアドニス変換で8ピン側とモジュラーの配線の色を教えてください、

    • koh のコメント:

      お問い合わせありがとうございます。

      コメント通知機能が無くて気づくのが遅くなりました。
      アドニス製品が手元に無くて線の色までは不明ですが、ピンアサインがありましたので参考にしてください。

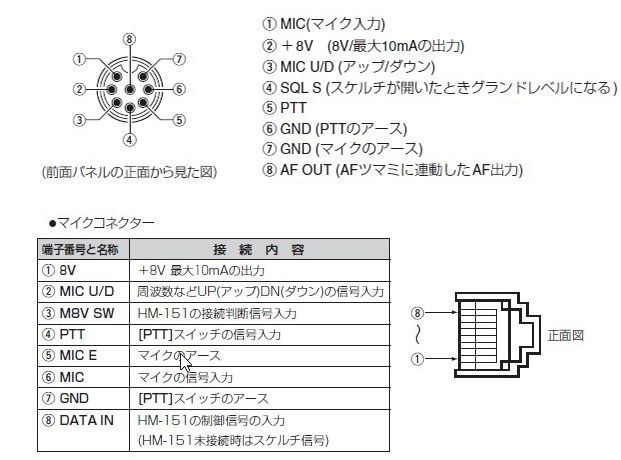

      ピンアサイン
